【台湾瓦线品牌风云榜】排刀速度在1秒以内的纵切机,来一台!

发表时间:2017-06-30 07:06:01 作者:超级管理员 浏览:37

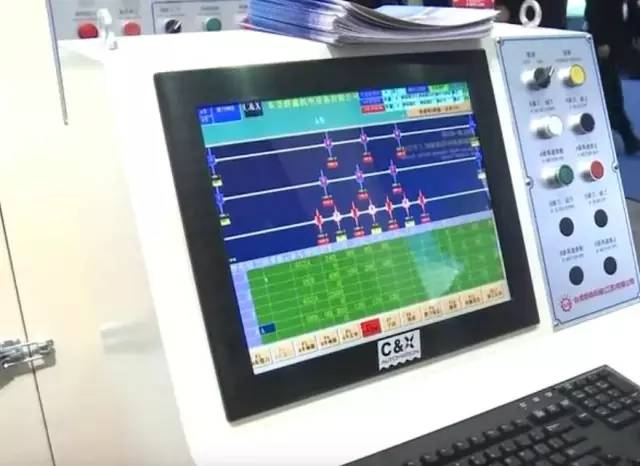

【摘要】如今,纵切机配上智能化系统后拥有更精准的定位系统及更快的响应速度。例如,台湾的协扬机械(江苏)有限公司(简称:协扬)的全伺服纵切压线机,排刀速度在1秒以内,精度在1mm以内,压线符合满版印刷,并包括防止爆线等功能。据悉,协扬成立至今,以其优良的品质,稳定的性能、热忱的服务为全球提供200套以上的整线设备。


纵切机分纸刀的形式,分为上压式和下压式。上压式是先接触底纸后接触面纸,下压式则相反。下压式有个最大优点,即不易钩破面纸,使纸板表面更美观。

两种分纸刀的相同点在于都是气压传动;不同点表现在刀的行程以及与纸板的接触点上。

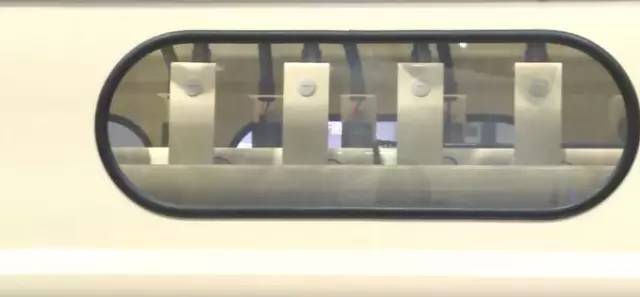

纵切机的切刀驱动装置由刀座、活动架、气缸、短轴、滑块、电机、连接器、刀盘等组成。其结构特点为:电机与活动架连接,电机上部有一气缸,用销轴与刀座销接,电机下部装有短轴和滑块,并有活动架,用螺钉将气缸、短轴及滑块相连接,电机的输出轴用连接器与刀盘连接,刀由盖板螺接固定在刀盘外侧,形成每组纵切刀部分由单独电机驱动工作。

纵切机排刀形式,分单独伺服驱动排刀与单驱动排刀两种,单独伺服驱动排刀速度快,单驱动排刀精度高。速度方面,采用单独伺服驱动排刀,最快可达0.4秒,但是控制复杂,维护麻烦。正常情况下采用单驱动排刀,速度一般在18秒左右,这主要看刀线的数量。关于纵切机排刀形式相关因素分析,请看下表。

纵切机排刀形式相关因素分析


项目

描述

单独伺服驱动排刀与单驱动排刀对比

1.单独伺服驱动排刀速度快。

2.单驱动排刀精度高。

排刀速度

1.最快可达0.4秒,采用单独伺服。但是控制复杂,维护麻烦。

2.正常情况下采用单驱动排刀一般在18秒左右,主要看刀线数量。

快速换刀与磨刀润滑

一般采用压缩空气磨刀,泵类润滑。

切刀与刀垫

1.毛刷式无需移动下刀,结构简单。

2.垫板式刀头可以修小边。

3.转动轮形式,修边最小;缺点是刀座不能分离,只能有间隙换单。

值得一提的是,台湾的协扬机械(江苏)有限公司(简称:协扬)最新一代的全伺服纵切压线机(下刀式)RRLB-6SB,这款产品不同于以往的修边机,排刀速度在1秒以内,精度在1mm以内,压线符合满版印刷,包括防止爆线等功能。协扬的定位就是为广大的国内外纸箱厂客户提供稳定、快速,使用寿命长久,各方面符合市场需求的产品。

RRLB-6SB全伺服高速纵切压线机(下刀式)

1.本机机械结构为双轴压线加一组轴分切;

2.最小裁切:150mm;

3.最小压线距离:0mm;

4.本机裁切方式为下切式,每一把刀都有单独的自动磨刀和润滑器,可自动和手动设定纸板米数磨刀。上压线为高耐磨弹性毛刷轮,裁切无毛边现象;

5.本机压线采用五点式压线轮,压线装置:凸対凸,凸对凹,凸对偏,凸对平,双组零压;

6.凸对平采用长棍式,在压线时面纸无压痕,特别适合硬纸板和软纸板满版高要印刷;

7.分纸及压线座移动采用独立伺服高效马达,在1~3秒内完成所有尺寸调整;

8.压线深浅采用伺服整体调整,使在同一纸板上的压线深浅相同;

9.本机所有压线座、刀座都采用精密轴承及齿条齿轮,采用弹性防松装置,齿条齿轮咬合终身无间隙;

10.精密主传动六角轴采用防松装置

11.本机机械结构简单,易维护保养

12.吸风口跟裁切纸板宽度自动跟边吸风

13.可实现高速不减速换单

协扬成立之初就继承并融合了欧美日的先进技术。现协扬产品在技术上的优势表现在:公司在技术上不断的研发精进,采用严密的规划设计,引进专业的设计人才,采用计算机辅助绘图系统,进行瓦楞纸板整厂设备的规划设计,以标准化设计作业,以实现机械高度的运转能力、长久的使用寿命。从1.6 米到2.8 米,从200M/MIN到300M/MlN,从半自动到全自动,协扬机械都有可供客户选择的产品。成立至今,协扬以其优良的品质,稳定的性能、热忱的服务为全球提供200套以上的整线设备,其中亚洲地区的占有率更为业界之冠,同时也赢得了越来越多客户的认可和好评!
